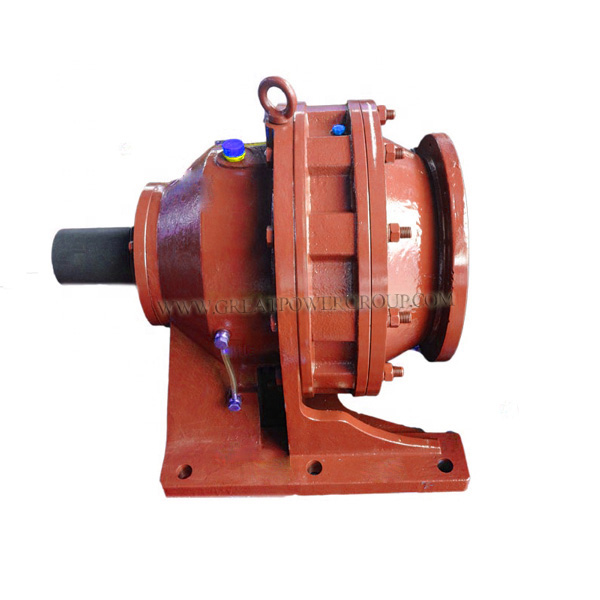

BW Series Cycloidal Pinwheel Speed ​​Reducer girkasse

Kort beskrivelse:

BW-seriener en slags overføringsenhet som anvender planetarisk overføringsprinsipp og tar i bruk cykloidal nåletann. Cycloidal reduksjonsoverføring kan deles inn i inngangsenhet, retardasjonsenhet og utgangsenhet. De viktigste drivdelene bruker høykvalitets legert stål. Etter karburering, bråkjøling og sliping kan tannpresisjonen til giret nå 6 nivåer. Tannoverflatehardheten til alle transmisjonsgir kan nå HRC54-62 etter karburering, bråkjøling og slipebehandling, hele transmisjonsstøyen er lav, høy effektivitet, lang levetid.

Produktdetaljer

Produktetiketter

Produktbeskrivelse
BW-seriener en slags overføringsenhet som anvender planetarisk overføringsprinsipp og tar i bruk cykloidal nåletann. Cycloidal reduksjonsoverføring kan deles inn i inngangsenhet, retardasjonsenhet og utgangsenhet. De viktigste drivdelene bruker høykvalitets legert stål. Etter karburering, bråkjøling og sliping kan tannpresisjonen til giret nå 6 nivåer. Tannoverflatehardheten til alle transmisjonsgir kan nå HRC54-62 etter karburering, bråkjøling og slipebehandling, hele transmisjonsstøyen er lav, høy effektivitet, lang levetid.
Produktfunksjon
1. Høyt reduksjonsforhold og effektivitet.
2.Kompakt struktur og lite volum.
3. Stabil drift og lavt støynivå.
4. Pålitelig drift og lang levetid.
5. Kraftig overbelastningskapasitet, sterk motstand mot støt, et lite treghetsmoment.

Teknisk parameter

Type scene Modell Forhold Nominell effekt (KW) Nominelt dreiemoment (N.m)
X/B Series Cycloidal Reducer enkelt redusering B09/X1 9-87 0,55-0,18 26-50
B0/X2 1.1-0.18 58-112
B1/X3 0,55-0,18 117-230
B2/X4 4-0,55 210-400
B3/X5 11-0,55 580-1010
B4/X6/X7 11-2.2 580-1670
B5/X8 18,5-2,2 1191-3075
B6/X9 15-5,5 5183-5605
B7/X10 11-45 7643
Type scene Modell Forhold Nominell effekt (KW) Nominelt dreiemoment (N.m)
X/B Series Cycloidal redusering Dobbel redusering B10/X32 99-7569 0,37-0,18 175
B20/X42 1.1-0.18 600
B31/X53 2,2-0,25 1250
B41/X63 2,2-0,25 1179-2500
B42/X64 4-0,55 2143-2500
B52/X84 4-0,55 2143-5000
B53/X85 7,5-0,55 5000
B63/X95 7,5-0,55 5893-8820
B74/X106 11-2.2 11132-12000
B84/X117 11-2.2 11132-16000
B85/X118 15-2.2 16430-21560
B95/X128 15-2.2 29400

Søknad:
BW-serien cykloidal pinwheel hastighetsreduserende girkasse er mye brukt i tekstil, lett industri, gruvedrift, oljekjemisk industri,anleggsmaskin osv.
